| ■ カナディアンカヌー S＝1/10
・材料一覧
モールド（カヌー船体を造る型）
ハル（船体） |
| １．前準備 図面を起こす |
２．材 料 |
 |
|
|
データ表からラインのポイントを拾い、CADでS＝１/10 |
作 業 台 ヒノキ・・・・１０o×１０o |
|
３．フォームの作製 |
４．モールドの作成 |
|
|
|

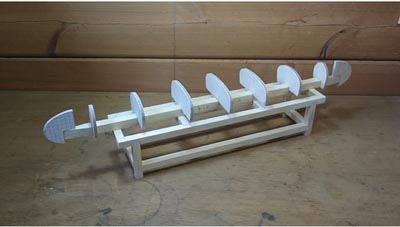

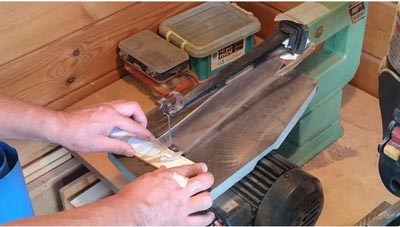

フォームは１〜７番と２枚のステムフォームから出来ている
|

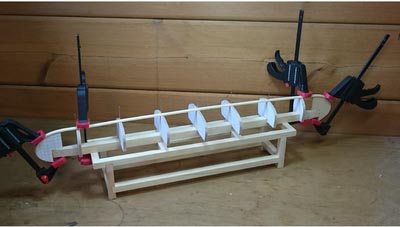

モールドとは、カヌー船体を造る型枠のことで、ストロング |
|
５．ストリップボードの準備 |
６．ストリップボードを貼る |
|
|
|

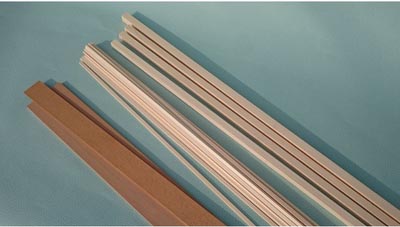

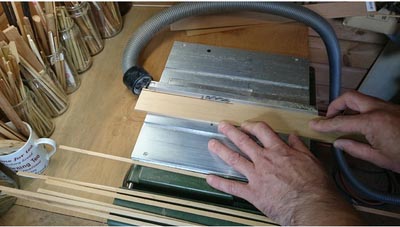

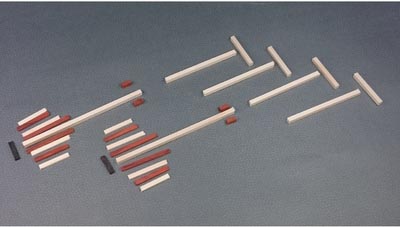

ストリップボードとは、カヌー本体（ハル）となる材料の事 ヒノキに加え、厚さ５oのアガチスを２o厚になるように テーブルソーで裂いて２o×５oのストリップボードを作る
|

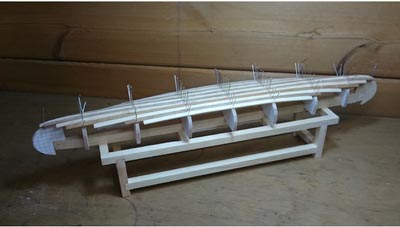

初めにフォームのセンター沿ってエッジ加工していないスト リップボード（ヒノキ）を１本取り付ける 通常はフォームにタッカーを使ってボードを固定していくの だが、ミニチュアサイズなので、虫ピンで代用して固定する 通常はエポキシ系の接着剤を使うのだが、木工ボンドを使用 |
|
７．エッジ面の角度調整 |
８．底板を張る |
|
|
|

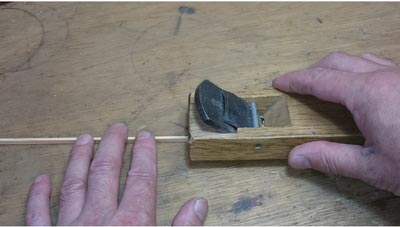

ボードの２本目からは、フォームに沿って接地面の角度が 微妙に変わってくるので、１本目のボードと接地面が合う ように、カンナでエッジ面を削り調整してから貼っていく エッジ面の調整が終わったら、ボードは無理に曲げると折 れてしまうので、材料を３０分ぐらい水に浸して、木が柔 らかくなったら、曲げ癖を付けて貼り進めて行く |
作業工程が分かりやすいように、ストリップボードを、 ヒノキとアガチスを交互に貼り、作業を進める 底板を貼り終えたら、フットボールラインをフォームから 写し取りるフットボールラインはボードをスムーズに張っ ていくための底部と側部の切り替えのラインだ |
|
９．フットボールライン |
１０．側板を貼る |
|  |
|

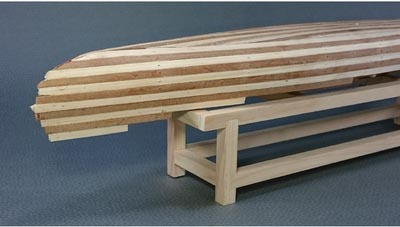

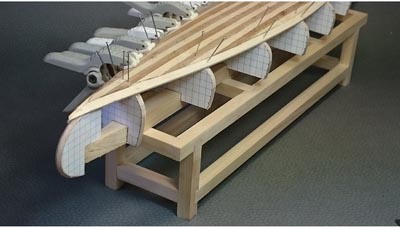

フットボールラインに沿って底板をカットし、側板を張り 始める 底板から側板の切り替えは、更にカーブがきつくなるので 虫ピンとクリップで固定して、左右交互に貼り進める １日の作業の終わりは、左右が同数のストリップボードと なるようにする これは製作中に基準となるモールドが歪まないためだ |
船体中心のシアーラインを通過するポイントまで、側板を 交互に貼り進める カナディアンカヌーの特徴である船首船尾の反り返り部分 は、全長の長さのボードを貼る必要は無いので、シアーラ インを通過するポイントをカバー出来る長さで貼れば良い |
|
１１．側板を全て貼り終えた |
１２．シアーライン |
|
|
|

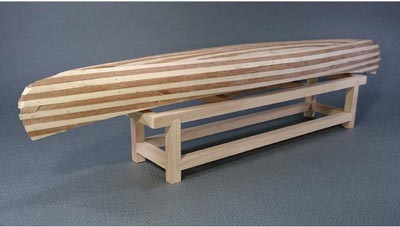

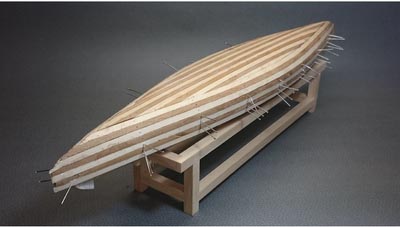

ストリップボードを全て貼り終えたところ 次はフットボールラインの時と同じように、各フォームから シアーラ インのポイント拾い、側板にラインを写し取る |

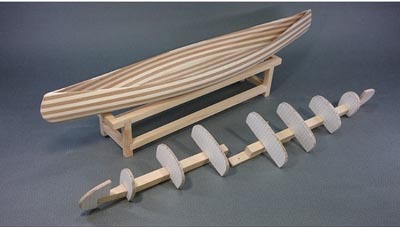

シアーラインに沿って側板をカットしたところ カナディアンカヌー船体が出来上がった |
|
１３．サンディング 外側 |
１４．サンディング 内側 |
|
|
|

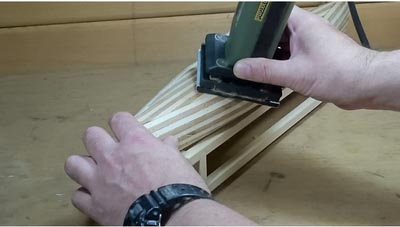

今まで仮留めしていた虫ピンを全て抜き、サンダー、 紙ヤスリを使って外側をサンディングしていく |
外側のサンディングが終わったら、ストロングバックと フォームを外し、内側のサンディングを行う |
|
１５．船体のパーツ作り |
１６．防舷材、デッキ、シート、スオート |
|
|
|

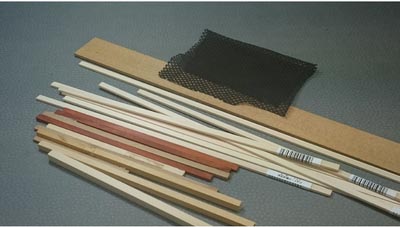

余った材料で仕上げのパーツを作製する |

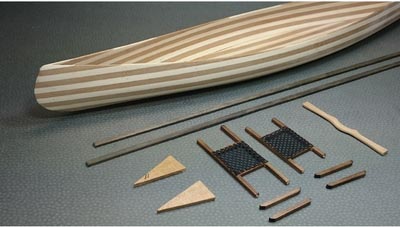

防舷材は、ヒノキにオイルステインで着色 前後のデッキは、アガチスを使い、前側にはロープフック を取り付ける シートは、ヒノキを組みオイルステインで着色しメッシュ を貼る スオートは、アガチスを使用 |
|
１７．パドルとカヌー台の作製 |
１８．船体パーツの組み立て |
|
|
|
更に余った材料と端材を使って、パドルとカヌー台を作製 パドルはヒノキ、パドック、コクタンを貼り合わせて、 モザイク・ウッド仕様にする |

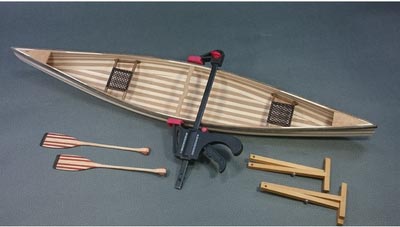

カヌー本体に防舷材、デッキ、シート、スオートを取付ける 実際のカナディアンカヌーは船体表面をガラスクロスとポリ エステル樹脂でFRP加工をするのだがミニチュア模型なので ポリウレタンニス（クリア）を塗装して仕上げる |
|
１９．カナディアンカヌー S=1/10 |
|
|
これで、カナディアンカヌー制作工程が終わりました 「OUTDOOR 1/10 の世界」 第１弾の完成です 続いて 第２弾 第３弾を予定しています |
